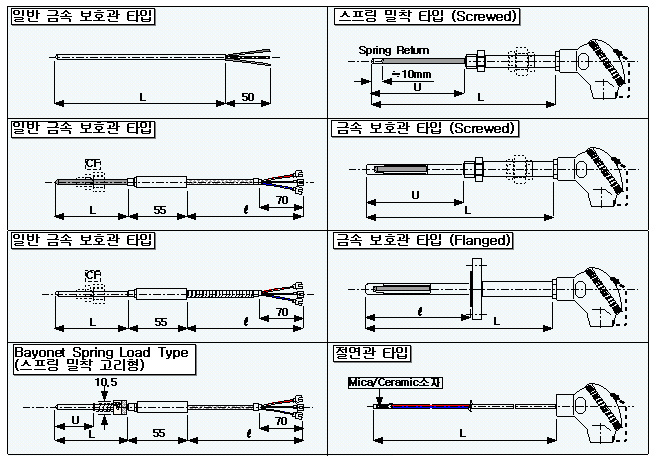

RESISTANCE BULB MICA TYPE R.T.D
|
|
|
|
|

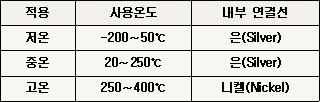

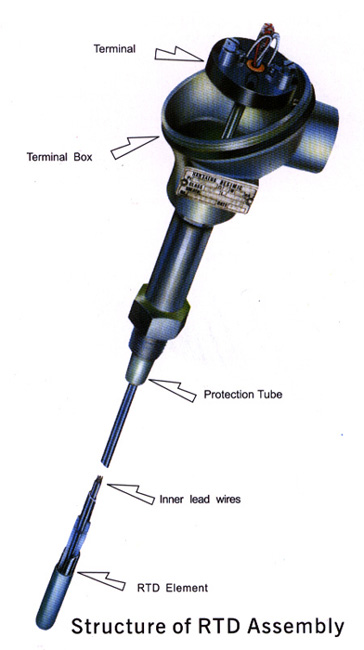

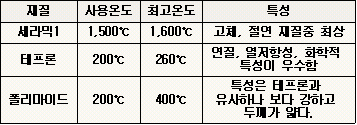

저항체 소자에 은, 니켈, 또는 동선을 일반적으로 3선식으로 연결하고
절연관을 끼운 뒤 터미널 단자에 결합합니다.한편엔 한쪽이 막힌 보호관(One end closed)에 결합 방법(나사, 후렌지)에 맞는 부품을
용접 및 체결한 후 터미널 박스를 나사로 단단히 결합합니다.소자 결합한 것을 터미널 박스를 통해 보호관 속으로 밀어 넣어 볼트로 결합하면 RTD
조립이 완성됩니다. |
|
 |
 |
|
|
|
|
튜브의 허용오차는 외경 10mm 까지는 ±0.1mm, 외경
13mm 까지는 ±0.2mm, 외경 21.7mm 까지는 ±0.5mm
|

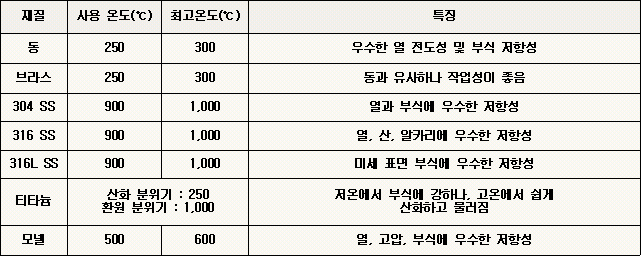

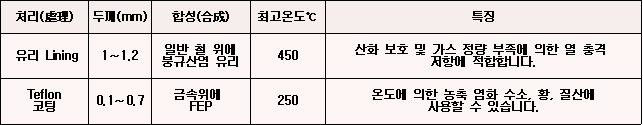

부식(腐蝕) 방지용 라이닝 및
코팅 |
|
침식(浸蝕) 방지용
금속 보호관의 침식 방지를
위하여 Stellite, Colmonoy, Tungsten 및 기타 금속의 코팅 및 라이닝 공정
처리가 가능합니다. 주문 시, 문의
바랍니다. |
|

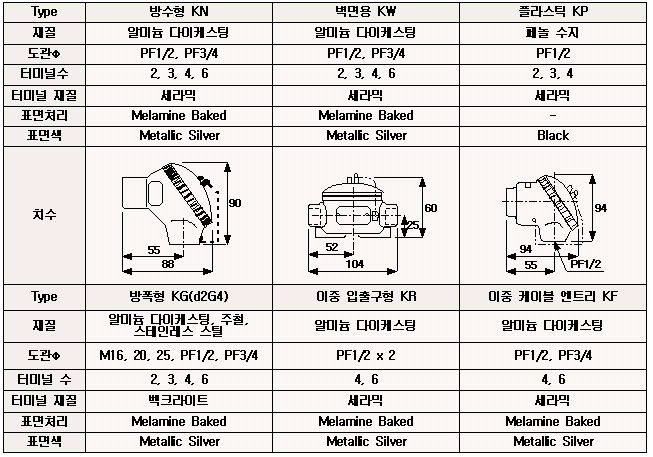

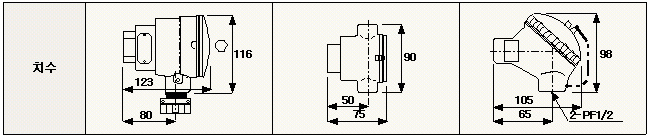

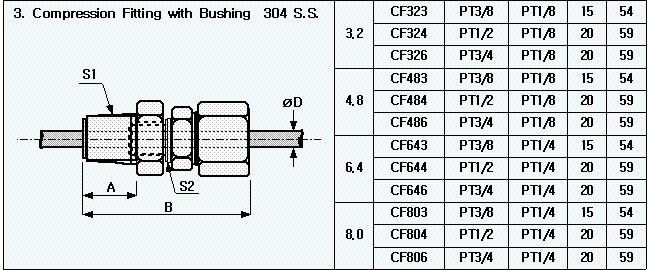

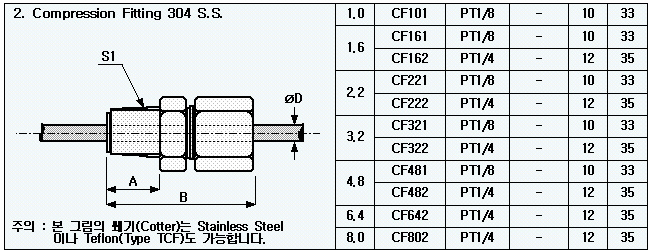

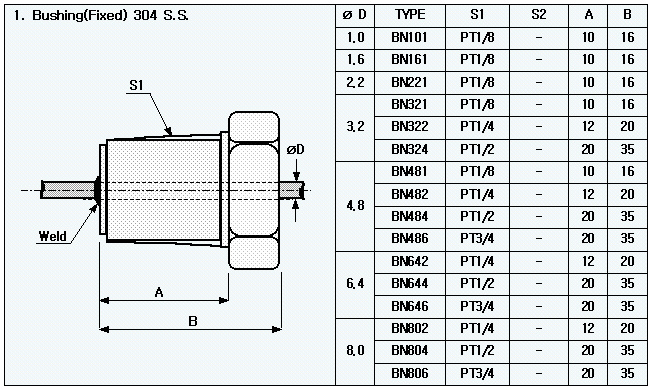

 다른 종류의 나사도 공급 가능합니다. |
|
 |
|
Sheathed Type RTD |
|

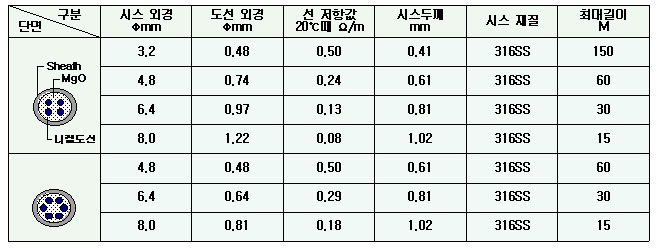

레지믹이란 레지세람(세라믹 RTD
소자)이 단일 구조처럼 함유된 MI Cable(산화 마그네슘 : MgO 가루가 충진(充塵)된, 금속 시즈선), 즉 금속 시즈형 RTD를 일본
야마리(山里:YAMARI)사가 등록한 상표입니다. 최근에 개발된 RTD는 극한 상황하에서 매우 빠른 응답 속도, 길어진 사용 기간,
고정도(高精度)의 장점을 가지고
있습니다. |
 |
|
1) 빠른 응답
속도
레지믹의 감온 부분, 즉 레지세람을 삽입한 후 공백을 고순도 알루미나(Al2O3) 가루로 금속 시즈에 충진시켜, 다른 어떤
일반적인 RTD보다 매우 빠른 응답 및 작은 온도 변화에도 민감하게 반응합니다.
2) 유연성(類緣性)
측온 저항체 끝 부분에서 60mm 까지의 감지 부위를 제외하고, 시스 외경 2배의 반지름을
원으로까지 구부릴 수 있는
유연성이 있습니다.
3) 고정도(高精度)
레지세람(세라믹 RTD 소자)은 고순도의 백금 저항선을 사용하여, KS, JIS C
1606-1989, 또는 다른 국제적 표준에 규정된
A 또는 B급 범위 내에 드는 고정도를 갖습니다.
4) 규격의 다양성

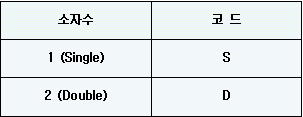

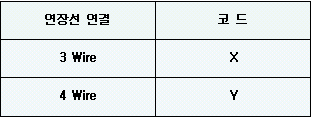

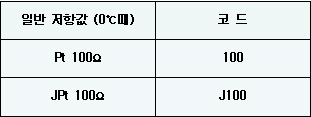

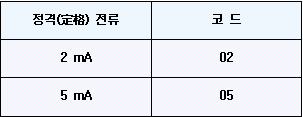

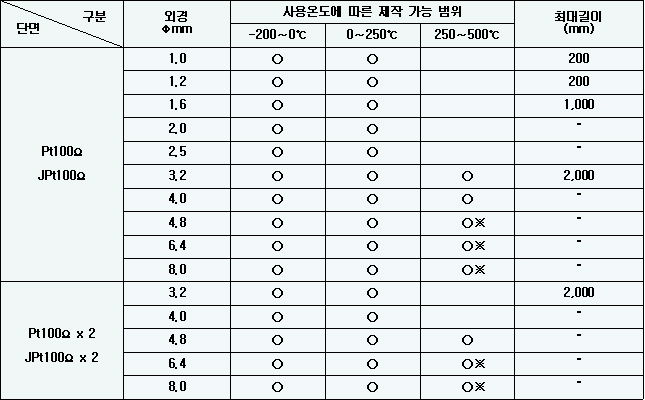

3.2∼8mm의 외경, 150M 까지의 길이로 규격을 다양하게
유용할 수
있습니다.
5) 측정 온도의 넓은 범위
-200℃의 극저온부터 +500℃의 고온 까지 주위
환경의
변화에도 쉽게 적응합니다.
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|

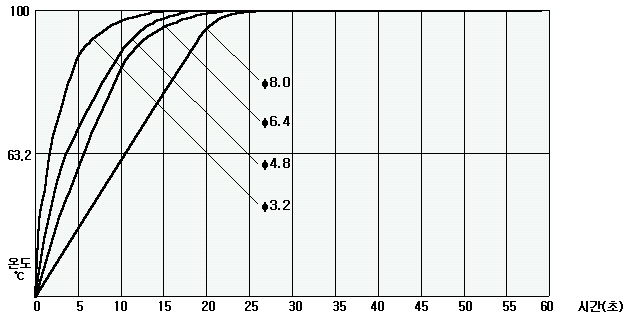

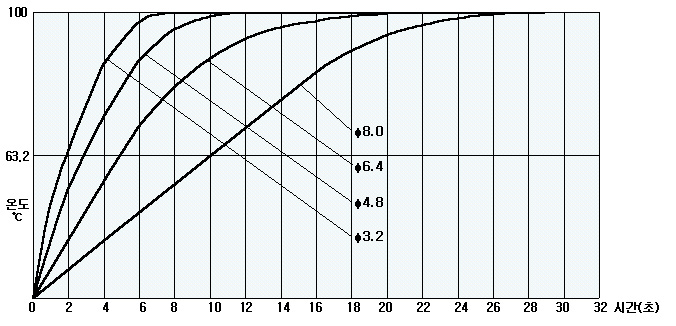

0℃(얼음통)로 부터 100℃(끓는물)에 레지믹을 넣었을때 온도가 63.2℃ 까지 올라가는데 응답 시간은
Φ3.2는 2초 미만, Φ4.8는 4초 미만, Φ6.4는 6초 미만, Φ8.0는 11초 미만 |
|
 |
|
 Stem Type RTD |
|

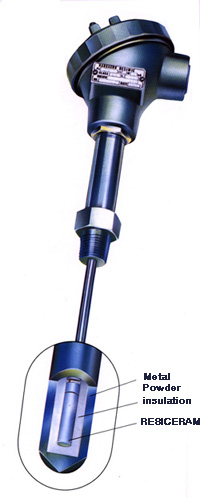

레지스림이란 정제(精製)된 금속 보호관(대롱 : Stem) 내에 레지세람(세라믹 RTD 소자)의 주위에 고순도
Al2O3 가루로 채우고 봉합해서 만드는 새롭게 개발된 대롱형 RTD로 일본 야마리(山里:YAMARI)사가 등록한
상표입니다. |
|
1) 열에 대한 질량이 작고 정제된 구경으로, 전통적인 RTD로는 접근이 어려운 장소의 온도 측정을
가능하게
합니다.
2) 다른 RTD나 레지믹 보다도 응답 속도가 빠릅니다.
3) 레지스림에는 레지세람(세라믹 측온 저항체 소자)을 사용하는데
레지세람은 고순도의 백금 저항선을
사용하여, KS, JIS C 1606-1989, 또는 다른 국제적 표준에 규정된 A 또는 B급 범위
내에 드는
고정도(高精度)를 갖습니다.
4) -200℃의 극저온부터 +650℃의 고온까지 주위 분위기의 어떤 변화에도 불구하고
측정할 수 있습니다. |
|
 |
|
|
|
|
|
|
|
 |
|

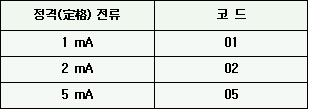

※ 650℃ 까지의 고온 모델은 주문시 제작
가능합니다. |
|
|
|
0℃(얼음통)로 부터 100℃(끓는물)에 레지스림을 넣었을때 "t"상수(63.2%), 즉
온도가 63.2℃까지
올라가는데 걸리는 응답 시간은
Φ3.2는 2초
미만,
Φ4.8는 3초 미만,
Φ6.4는 5초 미만,
Φ8.0는 10초
미만 |
|
|
|

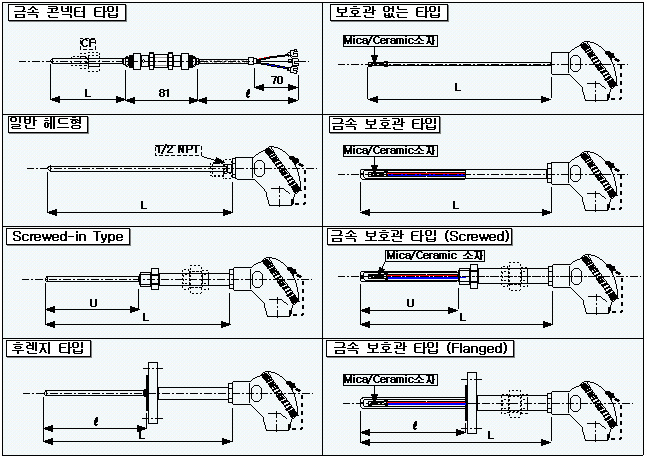

 RTD 표준형
|
|
|
|
 |
|
|
|
|
|
| | |
