측온저항체(R.T.D) 소자 |
|

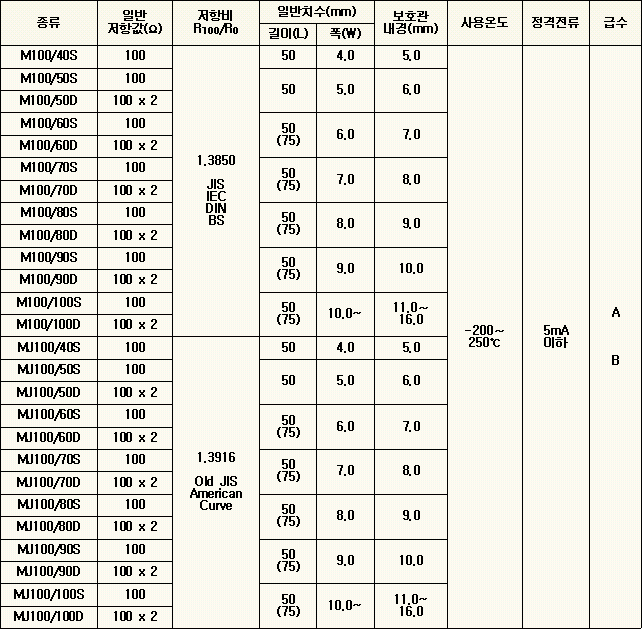

RESIMICA 마이카 형 백금R.T.T 소자

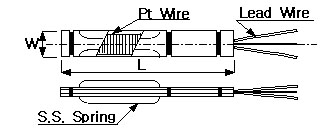

마이카 백금 저항체 소자는
운모(雲母)판에 고순도 백금 저항선을 감고 두 장의 운모판 사이를 절연 한 뒤, 다시 두 장의 SUS 판 스프링 사이에 끼우고 SUS 선으로
감아 고정시켜 만듭니다. 취급이 쉽고 단단한 구조로 산업용으로 널리 사용 됩니다. |

 |
|

|
|

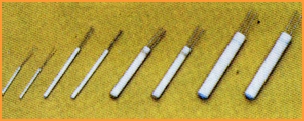

이란 잘 광택낸 재결정 알루미나 세라믹 몸체와 특수 열저항 유리원료 혼합물로 붙인 내부 구멍에 고순도 백금 저항선을 감아 넣어
구성된소자입니다. 저항선의 약 80%가 온도 변화로부터 열팽창이 자유로워 저항성의 표류가 최소화되고, 재현성, 장기 안정성이 가장
우수합니다.
|

 |
|

|
|

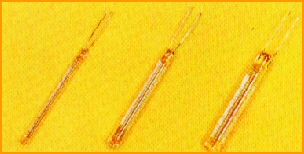

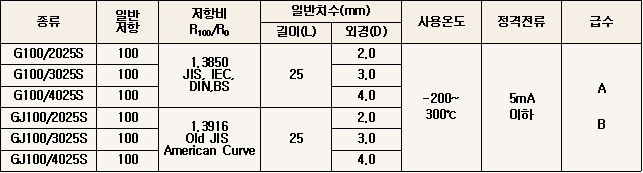

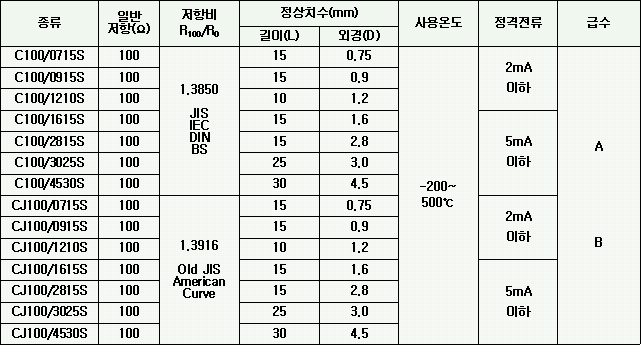

특수 유리 원통에 고순도 백금
선을 유도성이 없도록, 0℃에서 저항성이 각각의 표준 범위 내에 들도록 조절하여 감고, 다른 유리 원통을 씌워 봉해 만듭니다. 빠른 응답 및
절연성, 내 전압성, 진동, 화학 용액, 가스에 모두 우수합니다.
|

 |
|

|
|

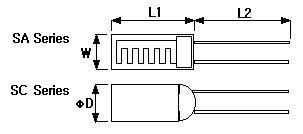

반도체 산업은 현대 산업을 주도하며 여러 가지 신기술을 양산하면서 온도 소자인 측온
저항체에 신기원을 이룩하였습니다.얇은 세라믹 판이나 고온용 수지판에 고순도 백금을 증착(蒸着)하거나 입힌뒤에 이를 도형에 따라 약물로
에칭하거나 칼로 긁어내 저항체를 만드는 방법으로, 기계로 대량생산의 길을 만들고 정밀도, 온도 특성, 소형, 자동화 등 여러 가지를 선도하는
현대 최고의 측온 저항체로 자리 잡아가고 있습니다. 특히 가격이 저렴하고, 취급이 간단해 그 사용 범위는 날로 늘어날 것으로
보입니다.
|

 |
|

|
|

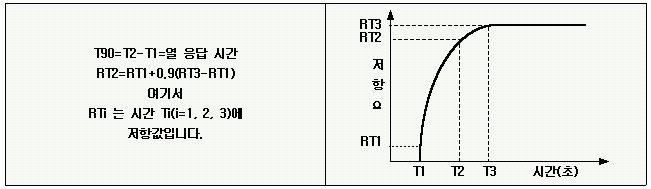

열 응답 시간 열 응답 시간(T90)은 소자가 온도 변화에 90%
응답까지 필요한 시간을 말합니다. 응답시간은 다음 공식에 따라, T2-T1의 시간 주기입니다.
|
|


|
|
| | |
