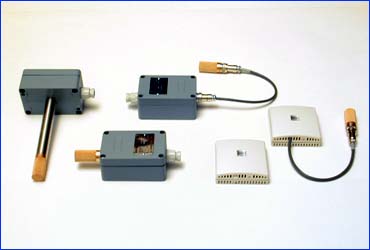

HUMIDITY & TEMPERATURE TRANSMITTER
|
심플한 구조
|
다양한 출력방식 |
형 식 |
|
산뜻한 디자인으로 설치와 취급이 간단하여
사용하기 쉬운 인테리어형
실내제품입니다. |
습도의

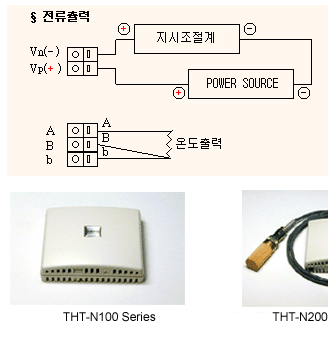

출력신호에는 전류와전압
2종류가 있고, 온도는 Pt100Ω등 사용하기 편리한 기종을 선택할 수
있습니다. |

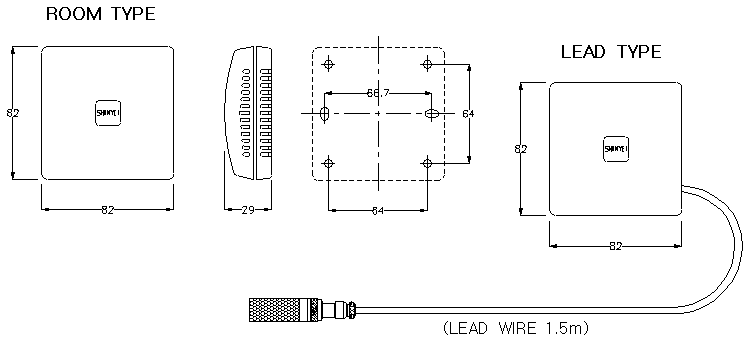

ROOM TYPE, LEAD TYPE
등이있습니다. |
|
SPECIFICATION |
습 도 부 |
온 도 부 |
|
소 자(Element) |
High Polymer MQ Hument |
Pt 100Ω |
|
검 지 범 위 |
10 ~ 95%RH |
0~50℃ |
|
응 답 시 간 |
1분이내 (풍속 2.5m/sec 공기중) |
Real Time |
|
정 도 |
±3% |
±0.5℃ |
|
출 력 |
4~20mA / 0~10V |
Pt 100Ω |
|
전 원 전 압 |
DC 12~24V |
DC 12~24v |
|
사 용 온 도 |
0~50℃ (Noncondensing) |
|
사 용 Cable |
Shield Cable |
|
|
견고한 Body와 방진·방수구조
|
각종 공장과 Plant에 최적
|
형 식
|
|
밀폐형의 소형 알루미늄 Box를
사용하고 소자부와 기판을
분리하여 습기등의 침투에
의한 부식을
방지하였습니다. |
높은 정도로 안정성이
뛰어나고
계측 및 제어가 용이하여 각종
공장과 Plant에 효과적으로
사용되고
있습니다. |

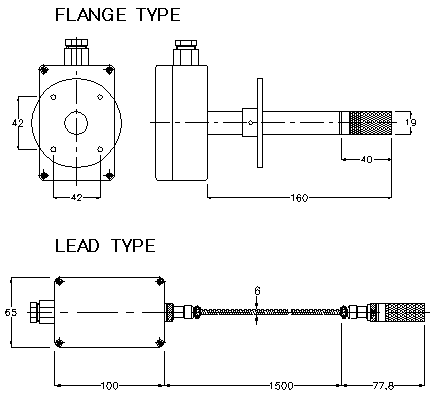

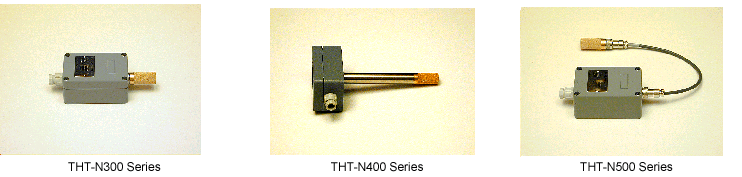

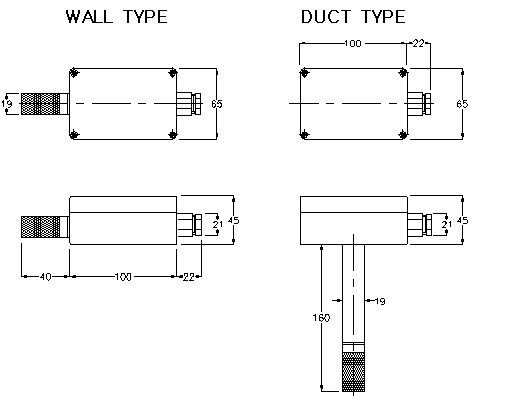

WALL TYPE, DUCT TYPE, LEAD
TYPE, FLANGE TYPE 등이
있습니다. |
|
SPECIFICATION |
습 도 부 |
온 도 부 |
|
소 자(Element) |
High Polymer MQ Hument |
Pt 100Ω |
|
검 지 범 위 |
10 ~ 95%RH |
0~50℃ |
|
응 답 시 간 |
1분이내 (풍속 2.5m/sec 공기중) |
Real Time |
|
정 도 |
±3% |
±0.5℃ |
|
출 력 |
4~20mA / 0~10V |
Pt 100Ω |
|
전 원 전 압 |
DC 12~24V |
DC 12~24V |
|
사 용 온 도 |
0~50℃ (Noncondensing) |
|
사 용 Cable |
Shield Cable |
 |
|
MODEL |
형 식 |
습도출력 |
출력사양 |
일반사양 |
|
THT-N |
1 |
|
|
ROOM |
|
|
2 |
|
|
REMOTE OF ROOM |
|
3 |
|
|
WALL |
|
4 |
|
|
DUCT |
|
5 |
|
|
REMOTE (1.5m) |
|
|
2 |
|
습도(0~10V) |
|
6 |
|
전류 (4~20mA) |
|
|
1 |
습도 |
|
2 |
습도+온도(Pt100Ω) | |
|
연간 200만조 이상의
생산울 자랑하는 습도센서-SHINYEI
MQ소자는, 온습도계, 온습도변환기, 습도 콘트롤러등의 기기는 물론, 각종 산업용, 공업용기기에
쓰이는 온습도 유니트와 민생용의 에어콘, 가습기, 제습기, 가정용온습도계, 주택환경제제용으로도 채용되어 널리 사용되고
있습니다. |
외형치수 및
구조
|
① 기판
② 금전극
③ Over Coating
④ Ag-Pd전극
⑤
Lead Frame
⑥ 감습판 |
|
|
|
|

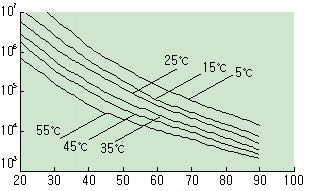

① 습도-저항특성
저습과 고습을 연속적으로 측정해도특성은
안정되어 있습니다.
전기 저항식 R(Ω)
|

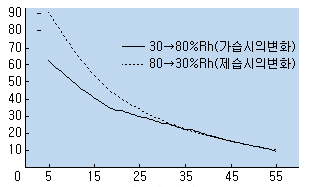

② 습도-응답특성
제습과정의 경우는 비교적 느리고,온도가 높아지면
응답이 빨라집니다.
90% 변화에 도달하는 시간(초)
|
|
1) 습도센서 소자(센서부)에 직류전압을 부가하지 마십시오.
2) 결로 및 물기를
피해주십시오.
3) 아래의 기체환경에서는 사용하지 마십시오.
a) 염분
b)
무기가스…이산화유황, 염소, 암모니아 등
c) 유기가스…알콜류 등
4) 장기보존조건
a)
온도범위…10~40℃
b) 습도범위…60%Rh 이하 |
| |

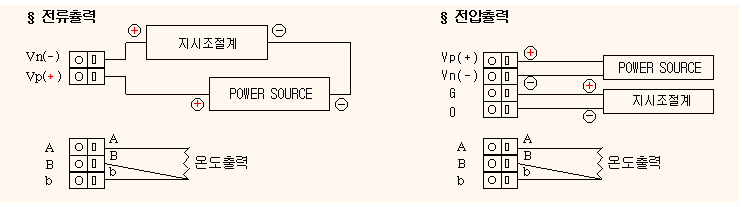

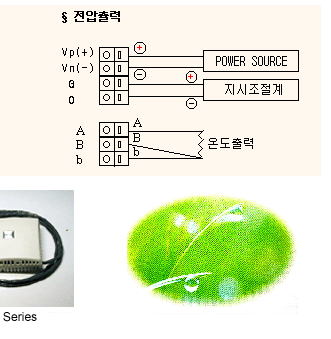

전류·전압의 다양한 출력신호
